Reverse Engineering erklärt.

Vom realen Bauteil zurück zum digitalen CAD-Modell – wie funktioniert das, und wann ist es der richtige Weg?

Reverse Engineering · Grundlagen

Nicht für jedes Bauteil existieren noch aktuelle Konstruktionsdaten. Manchmal ist nur das physische Teil vorhanden – eine Zeichnung fehlt, ist veraltet oder wurde nie digital erstellt. Reverse Engineering schließt genau diese Lücke: Aus dem realen Objekt entsteht wieder ein vollständiges, bearbeitbares CAD-Modell. Dieser Beitrag erklärt, wie der Weg vom Bauteil zum digitalen Zwilling abläuft und in welchen Fällen er sich lohnt.

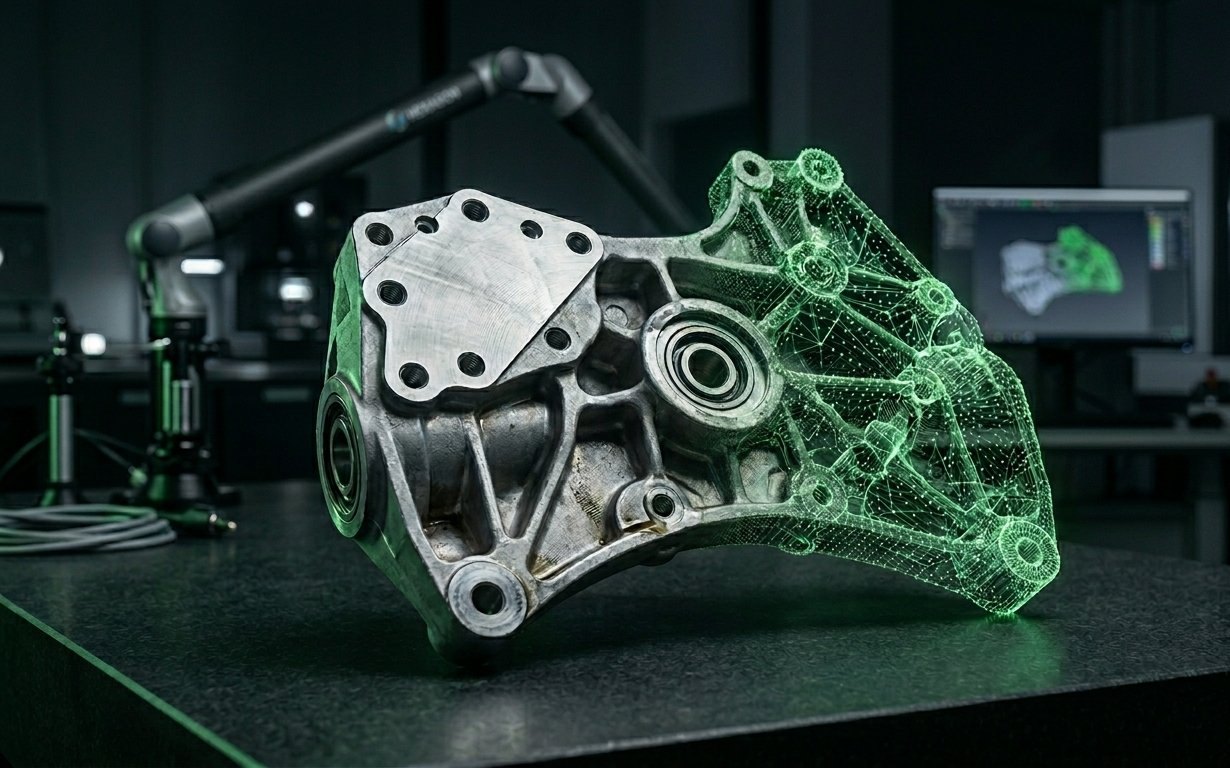

Reverse Engineering: ein reales Metallbauteil geht in ein digitales 3D-CAD-Modell über, erfasst mit einem 3D-Messarm
Reverse Engineering: Aus dem realen Bauteil entsteht durch messtechnische Erfassung ein digitales CAD-Modell.

Was ist Reverse Engineering?

Reverse Engineering – auf Deutsch „Rückführung" – bezeichnet den Prozess, ein bestehendes Bauteil messtechnisch zu erfassen und daraus ein digitales Modell abzuleiten. Während in der klassischen Konstruktion zuerst das CAD-Modell entsteht und daraus das Bauteil gefertigt wird, geht Reverse Engineering den umgekehrten Weg: vom fertigen Objekt zurück zu den Daten.

Das Ergebnis ist je nach Anforderung eine Punktwolke, ein Flächenmodell oder ein vollständig parametrisches CAD-Modell, das sich wie eine normale Konstruktion weiterbearbeiten lässt.

Wie läuft die Rückführung ab?

Der Prozess gliedert sich typischerweise in drei Schritte:

  1. Digitalisierung – Das Bauteil wird berührungslos oder taktil erfasst. Dabei entsteht eine dichte Punktwolke, die die Oberfläche exakt abbildet.
  2. Aufbereitung – Aus der Punktwolke wird ein sauberes Netz oder Flächenmodell erzeugt. Messrauschen wird bereinigt, Lücken werden geschlossen.
  3. Flächenrückführung – Das Modell wird in nutzbare Geometrie überführt: entweder als NURBS-Flächen oder als parametrisches CAD-Modell mit echten Konstruktionselementen wie Bohrungen, Radien und Fasen.

Welche Messtechnik kommt zum Einsatz?

Welches Verfahren das richtige ist, hängt von Größe, Material und geforderter Genauigkeit des Bauteils ab. Bei 3DMT setzen wir unter anderem ein:

Gerade die CT eröffnet beim Reverse Engineering Möglichkeiten, die mit reinen Oberflächenscannern nicht erreichbar sind – etwa die Rückführung von Hohlräumen oder Kanälen im Inneren eines Bauteils.

Wann lohnt sich Reverse Engineering?

Typische Einsatzfälle sind:

Reverse Engineering bei 3DMT

Wir erfassen Bauteile von wenigen Millimetern bis über zehn Meter Größe und führen die Daten je nach Bedarf in NURBS-Flächen oder parametrische CAD-Modelle zurück. Auf Wunsch bereiten wir die Scandaten auch für den 3D-Druck auf. Welcher Weg für Ihr Bauteil der richtige ist, klären wir gemeinsam – sprechen Sie uns an.
