Temperatur & Messraum.

Ein Stahlteil, das im kühlen Wareneingang gemessen wird, hat eine andere Länge als dasselbe Teil direkt nach der Bearbeitung – ohne dass sich physisch etwas verändert hätte. Der Grund ist die thermische Ausdehnung: Werkstoffe dehnen sich bei Wärme aus und ziehen sich bei Kälte zusammen. In der Präzisionsmesstechnik, wo es um Mikrometer geht, ist die Temperatur deshalb kein Nebenschauplatz, sondern ein entscheidender Faktor. Dieser Beitrag erklärt, warum gemessene Werte von der Temperatur abhängen und wie man damit umgeht.

Warum Temperatur die Länge verändert

Nahezu alle Werkstoffe dehnen sich bei Erwärmung aus. Wie stark, beschreibt der sogenannte Wärmeausdehnungskoeffizient – eine Materialkonstante. Stahl dehnt sich bei einer Erwärmung um 1 °C um rund 11–12 Mikrometer je Meter Länge aus, Aluminium sogar etwa doppelt so stark. Das klingt nach wenig, summiert sich aber schnell: Ein Aluminiumteil von einem Meter Länge kann sich zwischen einem kühlen und einem warmen Raum bereits um mehrere Hundertstelmillimeter verändern – und überschreitet damit leicht enge Toleranzen.

Die Referenztemperatur: 20 °C

Damit Messergebnisse weltweit vergleichbar sind, braucht es einen einheitlichen Bezugspunkt. International gilt dafür eine Referenztemperatur von 20 °C: Maße auf technischen Zeichnungen beziehen sich grundsätzlich auf diese Temperatur, und Messungen werden idealerweise bei 20 °C durchgeführt. So ist sichergestellt, dass ein bei 20 °C in Augsburg gemessener Wert demselben Wert entspricht, der bei 20 °C anderswo ermittelt wird. Weicht die Temperatur ab, müssen die Bedingungen entweder angeglichen oder die Abweichung rechnerisch berücksichtigt werden.

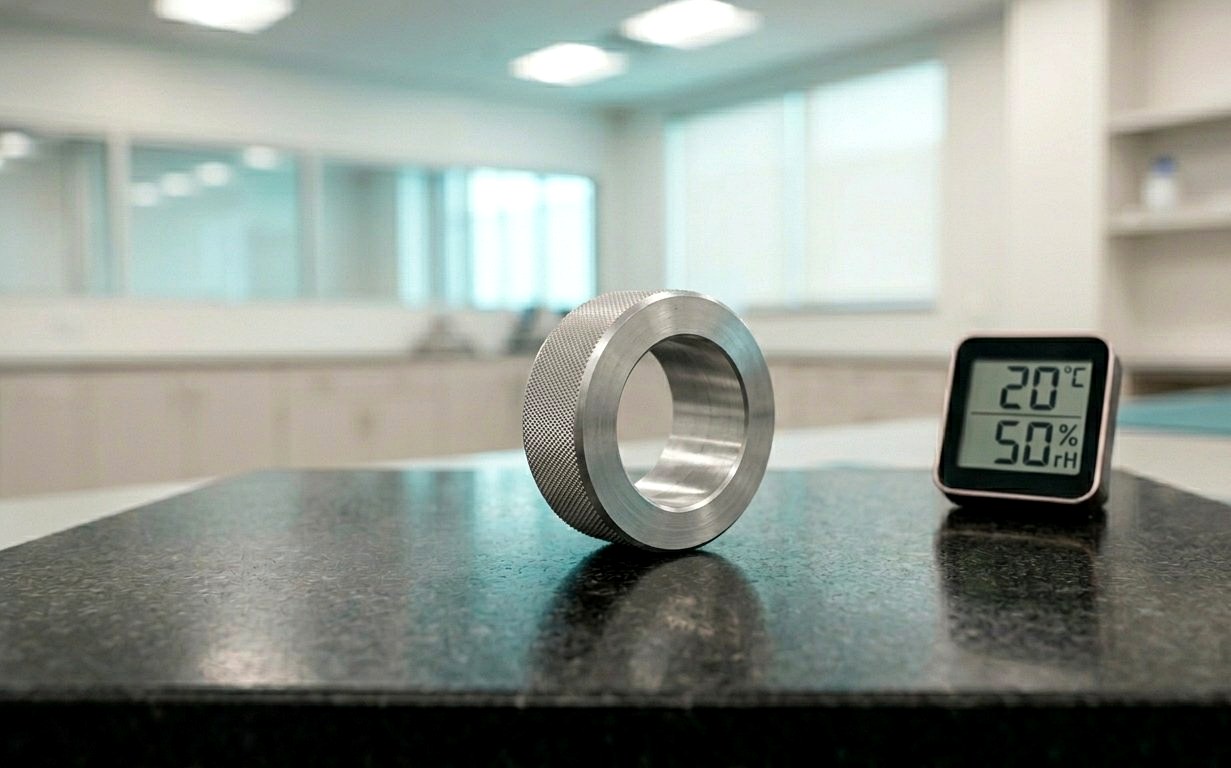

Akklimatisierung: Bauteile brauchen Zeit

Ein Werkstück, das gerade aus der Fertigung, aus dem Lager oder von draußen kommt, hat selten die Raumtemperatur des Messraums. Misst man es sofort, sind die Werte verfälscht – das Teil ist noch zu warm oder zu kalt. Deshalb gilt: Bauteile (und oft auch die Messmittel) müssen sich vor der Messung an die Umgebungstemperatur angleichen. Diese Akklimatisierung kann je nach Größe und Material von Minuten bis zu mehreren Stunden dauern. Große, massive Teile brauchen deutlich länger als kleine.

• Vor der Messung temperieren: Das Bauteil rechtzeitig in den Messraum bringen, nicht erst kurz davor.
• Handwärme vermeiden: Schon das längere Halten eines kleinen Präzisionsteils in der Hand kann es spürbar erwärmen.
• Zugluft und Sonneneinstrahlung fernhalten: Beides erzeugt ungleichmäßige Temperaturen im Bauteil.

Der temperierte Messraum

Aus diesen Gründen finden Präzisionsmessungen in klimatisierten Messräumen statt, die möglichst konstant auf der Referenztemperatur gehalten werden. Wichtig ist dabei nicht nur der absolute Wert, sondern vor allem die Stabilität: Starke Schwankungen oder Temperaturgradienten (etwa warme Luft oben, kühle unten) sind problematischer als eine konstante, leicht abweichende Temperatur. Ein guter Messraum hält die Temperatur daher in einem engen Band und vermeidet Zugluft, Wärmequellen und direkte Sonneneinstrahlung.

Was heißt das für Ihre Bauteile?

Temperatur ist einer der Einflussfaktoren, die in die Messunsicherheit eingehen. Wer enge Toleranzen sicher bewerten will, muss die thermischen Bedingungen kennen und kontrollieren – sonst misst man am Ende die Temperatur statt das Bauteil. Bei der Planung einer Messung berücksichtigen wir daher Material, Größe und geforderte Genauigkeit und sorgen für passende Bedingungen, etwa im Rahmen einer Koordinatenmessung oder Erstbemusterung.

Temperatur & Messraum bei 3DMT

Wir achten auf definierte und stabile Messbedingungen und planen die Akklimatisierung Ihrer Bauteile in den Messablauf ein. So stellen wir sicher, dass die Temperatur Ihr Ergebnis nicht verfälscht – gerade bei großen oder besonders präzisen Teilen. Sprechen Sie uns an, wenn Sie Fragen zu den Bedingungen Ihrer Messung haben.
